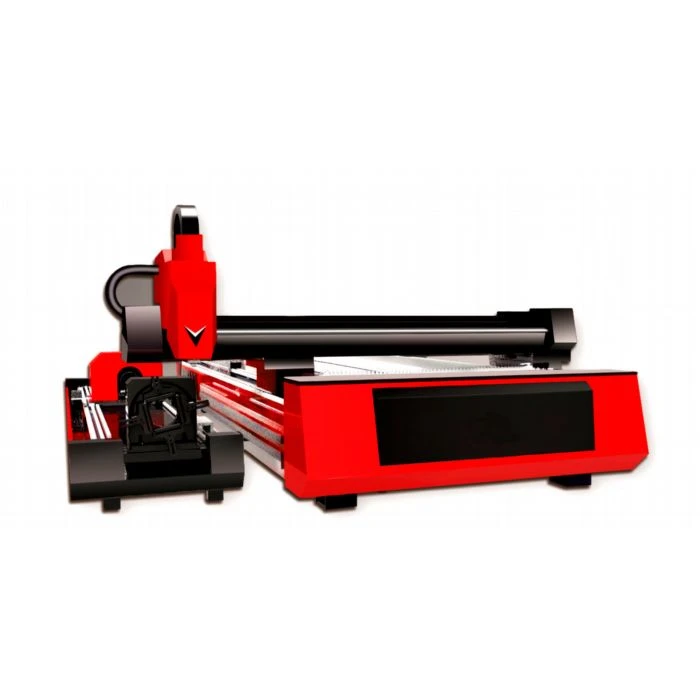

Lazer kesme makinesi sistemi genellikle bir lazer jeneratörü, bir (harici) ışın iletim bileşeni, bir çalışma tezgahı (makine takımı), bir mikro bilgisayar sayısal kontrol kabini, bir soğutucu ve bir bilgisayardan (donanım ve yazılım) oluşur.
1) Takım tezgahının ana makine parçası: lazer kesim makinesinin makine parçası, kesme çalışma platformu dahil olmak üzere X, Y ve Z eksenlerinin hareketini gerçekleştiren mekanik kısım. Kesilecek iş parçasını yerleştirmek için kullanılır ve genellikle bir servo motor tarafından tahrik edilen kontrol programına göre doğru ve doğru bir şekilde hareket ettirebilir.
2) Lazer jeneratörü: Bir lazer ışık kaynağı üreten bir cihaz. Lazer kesim amacıyla, YAG katı hal lazerlerinin kullanıldığı birkaç durum dışında, çoğu daha yüksek elektriksel-optik dönüşüm verimliliği ve daha yüksek çıkış gücüne sahip CO2 gaz lazerleri kullanır. Lazer kesim yüksek ışın kalitesi gerektirdiğinden, kesim için tüm lazerler kullanılamaz. Gauss modu, 1500W'tan daha az, 100W-3000W düşük dereceli mod karbon dioksit lazerleri ve 3000W'nin üzerinde çok modlu için uygundur.
3) Dış optik yol: Lazeri gerekli yöne yönlendirmek için kullanılan kırılma aynası. Işın yolunun arızalanmasını önlemek için tüm aynalar koruyucu bir kapakla korunmalı ve merceği kontaminasyondan korumak için temiz bir pozitif basınçlı koruyucu gaz verilmelidir. İyi performansa sahip bir lens seti, sapma açısı olmayan bir ışını sonsuz küçük bir noktaya odaklayacaktır. Genellikle odak uzaklığı 5.0 inç olan bir lens kullanılır. 7,5 inç lens yalnızca kalın malzemeler>12mm için kullanılır.
4) Sayısal kontrol sistemi: X, Y, Z ekseninin hareketini gerçekleştirmek için takım tezgahını kontrol edin ve ayrıca lazerin çıkış gücünü kontrol edin.
5) Düzenlenmiş güç kaynağı: lazer, CNC takım tezgahı ve güç kaynağı sistemi arasında bağlanır. Esas olarak harici güç şebekelerinden paraziti önlemede rol oynar.
6) Kesme kafası: Esas olarak boşluk, odaklama lensi tutucusu, odaklama lensi, kapasitif sensör ve yardımcı gaz memesi gibi parçaları içerir. Kesme kafası tahrik cihazı, programa göre Z ekseni boyunca hareket etmek için kesme kafasını sürmek için kullanılır ve bir servo motor ve bir vida veya dişli ve diğer şanzıman parçalarından oluşur.
7) Ameliyat masası: tüm kesme cihazının çalışma sürecini kontrol etmek için kullanılır.
8) Su soğutucu: lazer jeneratörünü soğutmak için kullanılır. Lazer, elektrik enerjisini ışık enerjisine dönüştüren bir cihazdır. Örneğin, bir CO2 gaz lazerinin dönüşüm oranı genellikle %20'dir ve kalan enerji ısıya dönüştürülür. Soğutma suyu, lazer jeneratörünün normal şekilde çalışmasını sağlamak için fazla ısıyı alır. Soğutucu ayrıca, sabit ışın iletim kalitesi sağlamak ve merceğin aşırı sıcaklık nedeniyle deforme olmasını veya kırılmasını etkili bir şekilde önlemek için takım tezgahının dış ışık yolu reflektörünü ve odaklama aynasını da soğutur.
9) Gaz silindirleri: Lazer salınımı için endüstriyel gazı desteklemek ve kesme kafası için yardımcı gaz sağlamak için kullanılan lazer kesim makinesi çalışma ortamı gaz silindirleri ve yardımcı gaz silindirleri dahil.
10) Hava kompresörü, hava depolama tankı: basınçlı hava sağlar ve depolar.
11) Hava soğutmalı kurutucu, filtre: Yolun ve reflektörün normal şekilde çalışmasını sağlamak için lazer jeneratörüne ve ışın yoluna temiz ve kuru hava sağlamak için kullanılır.
12) Havalandırma toz toplayıcı: işleme sırasında oluşan dumanı ve tozu çıkarın ve egzoz gazı deşarjının çevre koruma standartlarını karşılaması için filtreleme işlemini gerçekleştirin.
13) Cüruf boşaltma makinesi: İşleme sırasında oluşan artıkları ve artıkları çıkarın.
