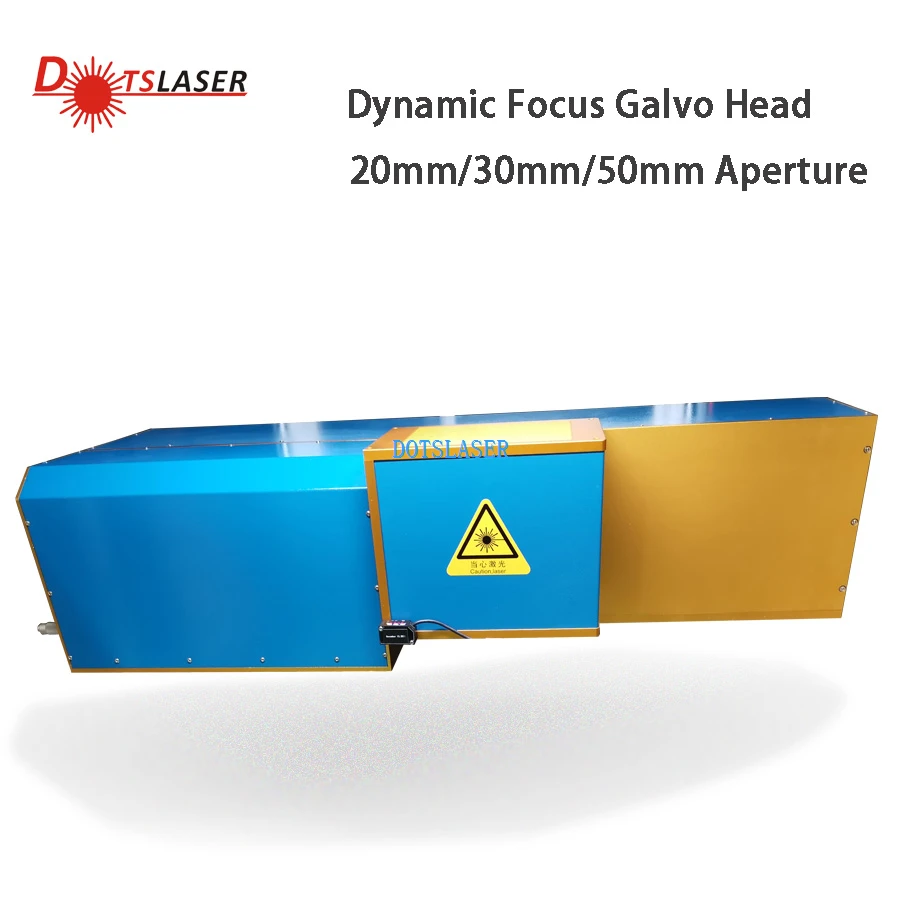

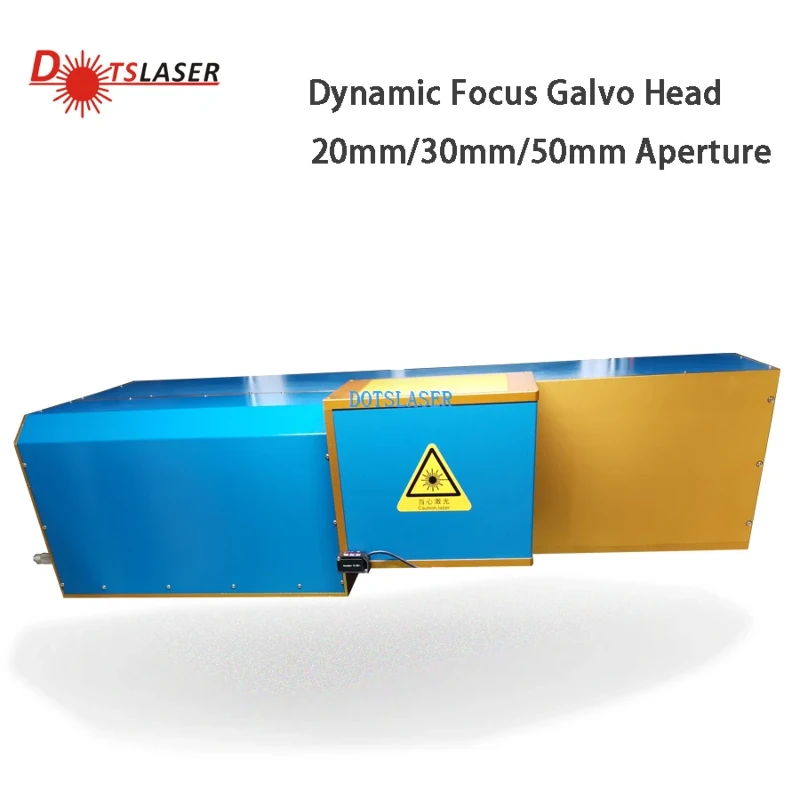

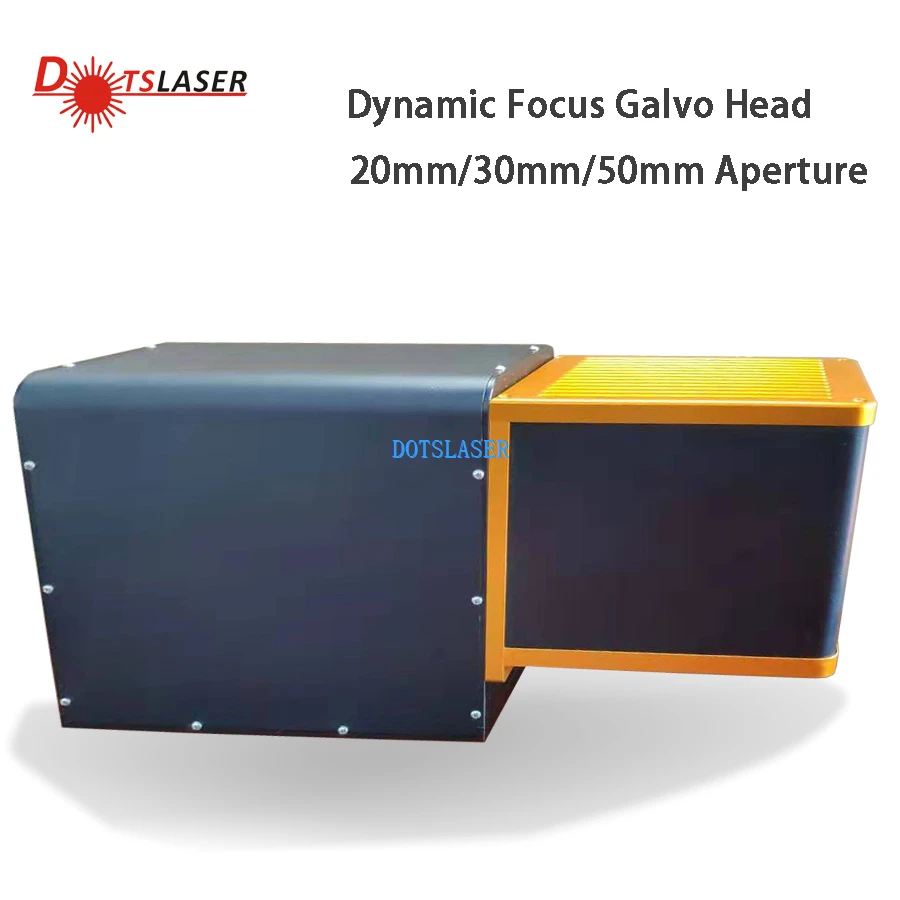

CO₂ Lazer Tarama Kafası
CO₂ Lazer Tarama Kafası
Ürünler Açıklama
Galvo tarayıcı veya galvanometre tarayıcı olarak da bilinen CO₂ lazer tarama kafası, co ° lazer işaretleme veya gravür sistemlerinde önemli bir bileşendir. Lazer ışını hızlı ve hassas bir şekilde hareket eden aynalarla kazınan malzemeye doğru bir şekilde yeniden yönlendirilmesinden sorumludur. Bu tarayıcılar, ahşap, akrilik, cam, kağıt, deri ve daha fazlası gibi işaretleme ve gravür malzemeleri için yaygın olarak kullanılan Co₂ lazerlerle çalışmak üzere özel olarak tasarlanmıştır.
CO₂ lazer tarama kafaları aşağıdaki ana bileşenlerden oluşur:
Galvanometre Motorları
Bu motorlar, elektrik sinyallerini mekanik harekete dönüştürerek aynaların konumunu kontrol eder. Yüksek kaliteli galvanometre motorları hızlı ve hassas hareketler sağlar, bu da daha hızlı gravür hızları ve iyileştirilmiş doğruluk sağlar.
Aynalar
Tarama kafasındaki aynalar, lazer ışını malzemeye yansıtmak ve yönlendirmekten sorumludur. CO₂ lazerlerle ilişkili enerji seviyelerini sürdürmek için, tipik olarak bir altın veya dielektrik kaplama ile, cO₂ lazer dalga boyları için oldukça yansıtıcı bir malzemeden yapılmalıdır.
Mercek
Tarama kafasının içindeki lens, lazer ışını malzemeye tam olarak odaklamaktan sorumludur, bu da temiz ve doğru işaretlere veya gravürlere neden olur. Bu teknoloji, kolay ve hassasiyetle çok çeşitli malzemeler üzerinde güzel ve karmaşık tasarımlar yaratmamızı sağlar.
Kontrol Elektroniği
Kontrol elektroniği, Galvo tarayıcı, lazer kaynağı ve kontrol yazılımı gibi lazer işaretleme sisteminin hayati bileşenleri arasında iletişimi etkili bir şekilde kolaylaştırır.
CO₂ lazer tarama kafası, mükemmel genel performansa sahip düşük sürüklenme, yüksek konumlandırma doğruluğu ve güvenilir ve kararlı çalışmaya sahiptir. Çeşitli dalga boyları ve güç seviyelerindeki lensleri barındırabilir ve uygulama gereksinimlerinin çoğunu karşılayabilir ve uzun süreli sistem stabilitesini sağlayabilir.
CO₂ lazer tarama kafası katı malzeme incelemesine tabi tutulur ve olgun bir üretim işlemi kullanır. Salınan ayna sistemi, bir sürüş tahtası ve yüksek hızlı salınım motorundan oluşan yüksek hassasiyetli ve yüksek hızlı bir servo kontrol sistemidir, esas olarak lazer işaretleme, lazer iç gravür, aşama aydınlatma kontrolü, lazer yumruklama ve daha fazlası için kullanılır. Ayarlanabilir bir işaretleme aralığına, hızlı tepki süresine, yüksek işaretleme hızına ve optik yolun iyi sızdırmazlık performansına sahiptir. Makale olumlu bir ton tutmalı ve olumsuz içerikten kaçınmalıdır.
Ürün parametreleri
| Lazer tipi | 10600nm rf co2lazer kaynağı |
| Çalışma alanı | 300 × 300mm ~ 1200 × 1200mm |
| Giriş Işın Boyutu | 2,5 ~ 10mm |
| X & Y eksenleri, diyafram boyutunu yansıtıyor | 20mm/30mm/50mm |
| Çizgi işaretleme hızı | 8'den az veya 8'e eşit, 000 mm/s |
| Konumlandırma hızı | 1 00, 00mm/s |
| Yazma hızı | 125 cps |
| Adım Yanıt Süresi (tam ölçeğin% 1'i) | 940US |
| Adım Yanıt Süresi (tam ölçeğin% 10'u) | 1500 ABD |
| İzleme Hata Süresi | 440us'tan az veya daha az |
| Hata ve Hassasiyet | Doğrusallık% 99.9 |
| Tekrarlanabilirlik (RMS) | ＜ 8μrad |
| Kazanç Hatası | ＜ 5mrad |
| Sıfır ofset | ＜ 5mrad |
| 8 saatten fazla uzun süreli sürüklenme | ＜ 0. 5mrad |
| Ölçek kayması | ＜ 40ppm/ derece |
| Sıfır sürüklenme | ＜ 15μrad/ derece |
| Ambalaj detayları | İhraç edilen ahşap kasa veya gereksinimlerinize göre |
| Garanti | 1 yıl |
| Satış sonrası hizmet sağlanan hizmet | Çevrimiçi Destek |
|
Güç ve sinyal
|
|
| Giriş voltajı | ± 24VDC |
| Değerlendirilmiş Akım | 4A |
| Arayüz sinyali | |
| Dijital | Xy 2-100 |
| Makine tarama açısı | ± 12.5 derece |
Bir CO₂ lazer tarama kafası seçerken, projenizin özel gereksinimlerine göre tarama hızı, hassasiyet ve diyafram boyutu gibi faktörleri göz önünde bulundurun. Ek olarak, lazer sisteminiz ve kontrol yazılımınızla uyumluluk düzgün çalışma için gereklidir. Son olarak, saygın bir marka seçmek, lazer işaretleme veya gravür sisteminiz için kalite, güvenilirlik ve uzun ömür sağlayabilir.
CO₂ Lazer Tarama Kafası Lazer işaretleme makinesinin önemli bir bileşen aksesuarıdır, bu da yüksek haritalama verimliliği, iyi grafik doğruluğu ve bozulma özelliklerine sahiptir, bu da lazer işaretlemesinin kalitesini ve hızını büyük ölçüde artırır. Yeni bir tarama hızı seviyesine ulaşır ve konumlandırma doğruluğunu tekrarlar. En iyi odak kalitesi ve kararlı süreç parametrelerini garanti etmek için tüm optik bileşenleri tam olarak optimize eder ve komisyon alırız.
1. Kalite Güvencesi ve Satış Sonrası Hizmet
Ekipmanın garanti süresi, ekipmanın müşteriler tarafından kullanılmasından bu yana 12 aydır, kurulum ve hata ayıklama tamamlanır ve ekipman Demander tarafından kabul edilir. Dotslaser, ürün kullanıcıya teslim edildiğinde, şirket kullanıcıya teslim edildikten sonra, kullanıcının satış sonrası hizmet dosyasını derhal kurdu ve kullanıcının ürün kullanım durumunu düzenli olarak izleyin, çözün ve yanıtlayın. Kullanıcının sorunları, kullanıcının ekipman arızası hakkında bildirim bilgilerini aldı, şirketin çalışanları 2 saat içinde hızlı bir yanıt verebilir. Telefon rehberliğinin sorun giderilmesi zorsa, şirketimizin teknik personeli destek sağlamak için 24 saat içinde müşteri sitesine ulaşabilir.
2. Kurulum ve hata ayıklama
Makine kurulumundan önce, fabrikamız size temel bir yapı kurulum dosyası sunacak, orada size 2 hafta teslimat, Dotslaser mühendisleri sitenize varacak ve makineyi tekrar inceleyecek. Tüm Koşullar Eklentinin kurulum ve devreye alma gereksinimlerini karşılar, ekipman zamanında taşınır. Ekipmanın kurulum ve devreye alma süresi yaklaşık beş iş günüdür, ilk üç gün sistemin kullanımına bağlanır ve sistem hizmet projesinden sonra çalışır. Mühendis, nitelikli operatörleri önümüzdeki iki gün içinde temel bakım prosedürleri ve ekipmanın genel çalışma özellikleri konusunda eğitecek
3. Servis desteği
Garanti süresi boyunca sistemin herhangi bir bölümünde herhangi bir sorun varsa, Dotslaser iyi eğitimli servis mühendisleri cep telefonu çağrısı sağlamaya veya yerinde hizmete başlamaya hazırdır, makinenin garanti süresi boyunca herhangi bir sorunu varsa, lütfen doğrudan bizimle iletişime geçin. !
