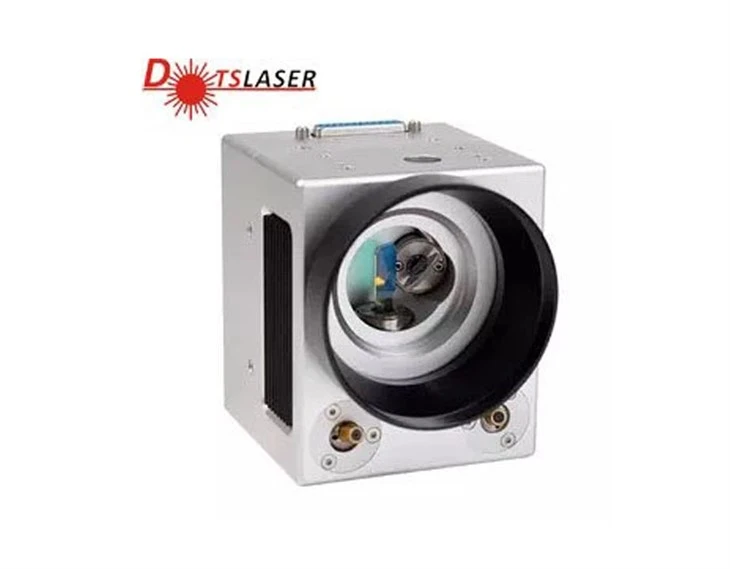

10mm diyafram tarama kafası
10mm diyafram tarama kafası
Ürünler Açıklama
10 mm diyafram tarama başlığı, tarama aynaları için 10 mm diyafram boyutuna sahip bir lazer gravür sistemi içindeki bileşeni ifade eder. Galvanometre tarayıcıları veya galvo-tarayıcılar olarak da bilinen tarama kafaları, aynaları büyük bir hassasiyetle hızla hareket ettirerek bir malzeme üzerinde istenen bir işaretleme veya gravür deseni oluşturmak için lazer ışını doğru bir şekilde saptırmak ve yönlendirmekten sorumludur.
10 mm açıklığa sahip bir tarama kafası bağlamında, daha küçük bir diyafram boyutu boyutu tipik olarak tarayıcının yüksek hızlarda çalışabileceği ve karmaşık detaylar ve hassas gravürler gerektiren uygulamalar için uygun olan daha fazla doğruluk sağlayabileceği anlamına gelir. Bu tip diyafram boyutu genellikle yüksek güçlü lazerleri (genellikle daha büyük açıklıklar gerektiren) barındırmak için değildir, bu da daha düşük güç gravür uygulamaları için daha uygun hale getirir.
Bir lazer gravür sistemi seçerken, gerekli gravür hassasiyeti, karmaşıklık, çalışma alanı ve lazer gücüne göre diyaframın boyutunu göz önünde bulundurun. 10 mm'lik bir diyafram tarama kafası, daha küçük çalışma alanlarında karmaşık ayrıntılar için iyi performans gösterecektir, ancak daha büyük ölçekli projeler veya yüksek güçlü lazerler gerektiren projeler için daha büyük bir diyafram boyutu düşünün.
10mm diyafram tarama kafası optik bir mesafe sensörüdür. CDD otomatik konumlandırma fonksiyonu, otomatik düzeltme fonksiyonu ve yükselme ve büzülme telafisi fonksiyonuna sahiptir. Lazer kesme makinesi, optik yol sistemi tarafından yüksek güç yoğunluklu bir lazer ışına odaklanan lazerden yayılan bir lazer ışınıdır. Lazer ışını, iş parçasının erime veya kaynama noktasına ulaşması için iş parçasının yüzeyine ışınlanır.
10mm diyafram tarama kafası, hızlı tarama hızı, uzun alan derinliği ve büyük tarama açısı özelliklerine sahiptir. Mükemmel, sağlam ve kullanımı kolaydır. Bu tarama kafası son derece yüksek simülasyon hızına, düşük gürültü, yüksek doğruluk ve mükemmel sıcaklık stabilitesine sahiptir. Işık ileten aynası, pürüzsüz ışık iletimi, yüksek sıcaklık direnci ve korozyon direncine sahip özel temperli malzemeden yapılmıştır.
1. Giriş diyaframı: 10 mm
2. iyi dereceye kadar doğrusallık, yüksek çözünürlüklü küçük sürüklenme, hassas tekrarlayan konumlandırma
3. Yüksek hızlı tarama, istikrarlı performans, küçük sıfır sürüklenme, güçlü anti-müdahale
4. Uzun Uygulama: Lazer sapması ve iki boyutlu lokalizasyon, vb.
5. Üç çeşit dalga boyu seçilebilir: 10.6um, 1064nm ve 355nm.
Teknik parametreler
|
Çalışma sıcaklığı |
0-45 derece |
|
|
Doğrusallık |
99.9% |
|
|
AyarZaman |
Daha az veya eşit0.5ms |
|
|
Ölçek kayması |
<40PPM/℃ |
|
|
SıfırSürüklenme |
<15μrad./ Derece |
|
|
8 saatten fazla uzun süreli sürüklenme |
<0.5mRad |
|
|
RMSAkım |
2.0A |
|
|
Zirve akımı |
15a (maks) |
|
|
Maksimum taramaAçılış |
±15derece |
|
|
Saklama sıcaklığı |
-10 ila +60 derecesi |
|
|
Çözünürlük |
12μrad |
|
|
Tekrarlanabilirlik |
8μrad |
|
|
GirişAçıklık |
10. 0 mm |
|
|
Işın yerinden edilmesi |
13.4mm |
|
|
MotorAğırlık |
120g |
|
|
Sıklık |
700Hz'den az veya daha az |
|
|
Dalga boyuSeçenekler |
355,532,840,1064,1550,10600, |
|
|
Servo Drive Board Spesifikasyonu |
||
|
Giriş voltajı |
± 15vdc |
|
|
Arayüz sinyalleri |
Dijital |
Xy 2-100 |
|
Analog |
±5V, ±10V |
|
|
Analog sinyal giriş direnci |
200KΩ±1% |
|
|
Konum sinyali giriş direnci |
1KΩ±1% |
|
|
Konum sinyali giriş ölçeği faktörü |
0. 33V/ derece |
|
|
Konum sinyali çıktı ölçek faktörü |
0. 33V/ derece |
|
|
Çalışma sıcaklığı |
0-45 derece |
|
|
Boyut (L × W × H) |
75 × 50 × 28mm |
|

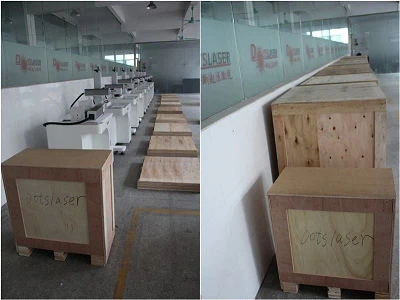

Günlük paketleme
Sertifika
Bir çift
ÜcretsizSonraki

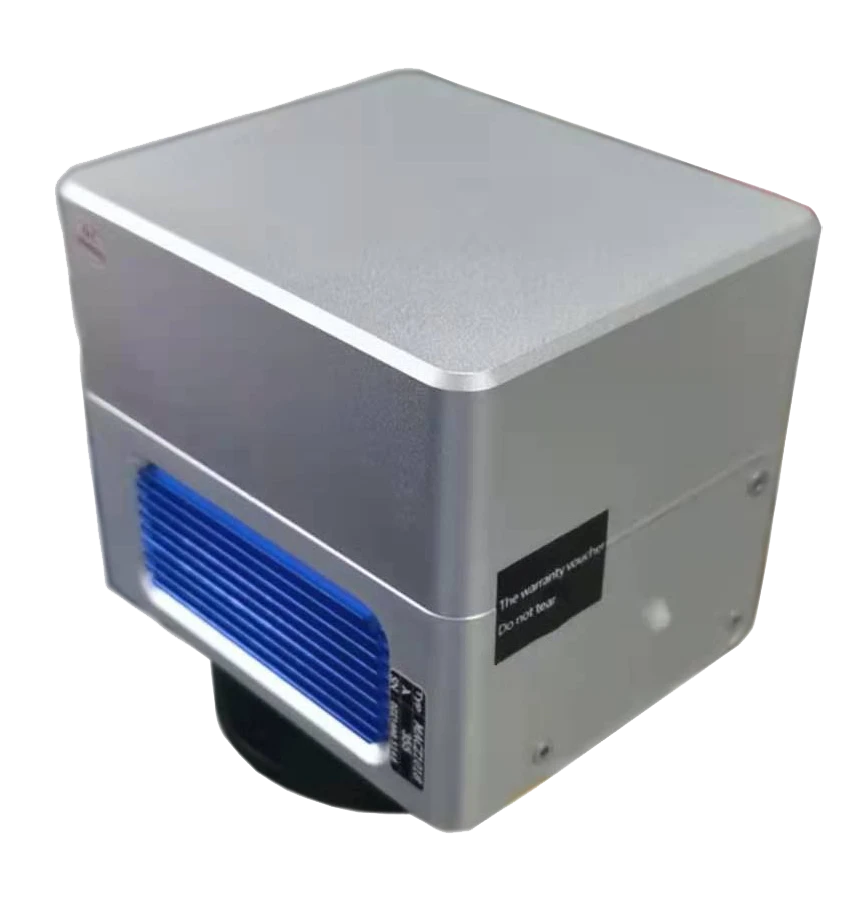

Fiber Lazer Tarama KafasıBunları da sevebilirsiniz
