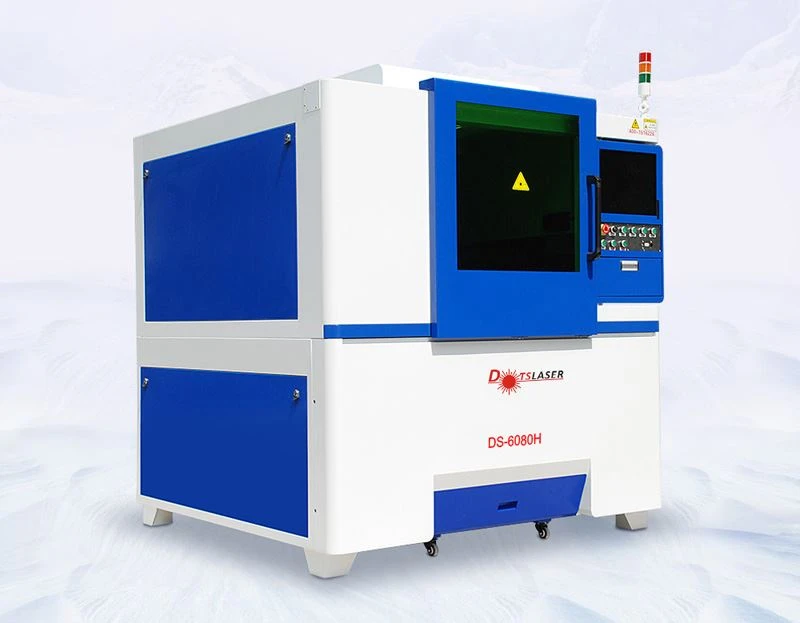

PCB Kurulu Lazer Kesim
Maksimum kesim 6mm bakır ve alüminyum yüzey.
Kesim alanı isteğe bağlıdır.
Pirinç, bakır, alüminyum, paslanmaz çelik, PCB kartı vb. dahil olmak üzere kesme malzemesi geniştir.
Lazer Gücü:1000W-3000W

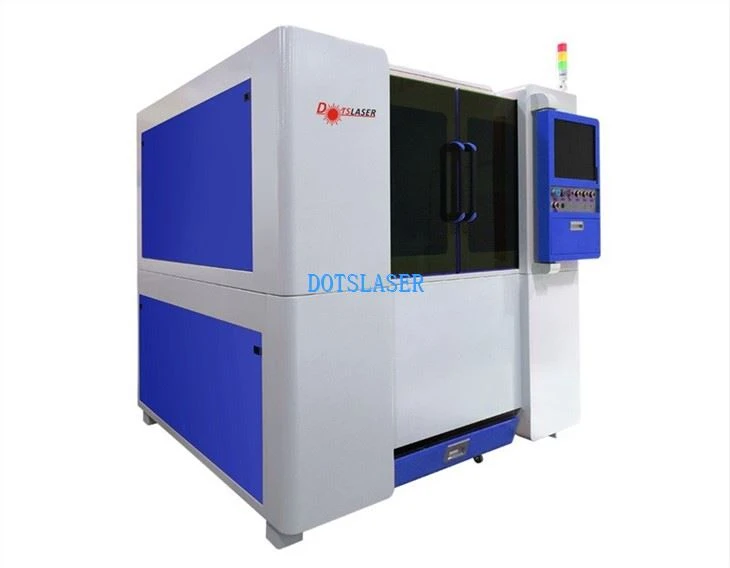

PCB Kurulu Lazer Kesim
Ürün Açıklaması
PCB Board Lazer Kesimin geniş bir uygulama alanı vardır ve bakır, alüminyum, paslanmaz çelik, demir, pcb boardlar, manyetik malzemeler gibi birçok malzemeyi işleyebilir. Format boyutu isteğe bağlıdır ve uzunluk, kullanıcının işlem gereksinimlerine göre özelleştirilebilir. Kesme hızı hızlıdır, etkisi pürüzsüz ve düzdür, kesiğin mekanik gerilimi yoktur ve kesme çapakları olmadan pürüzsüz ve düzdür.

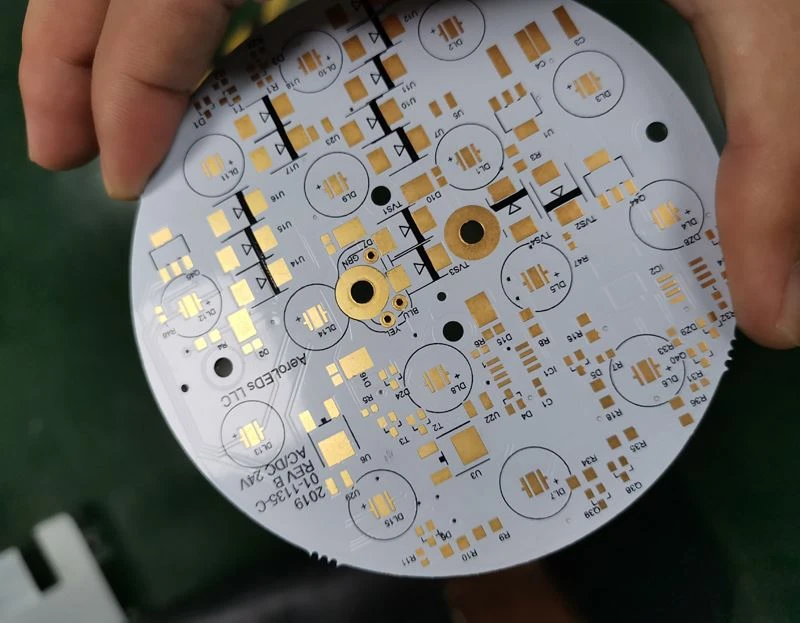

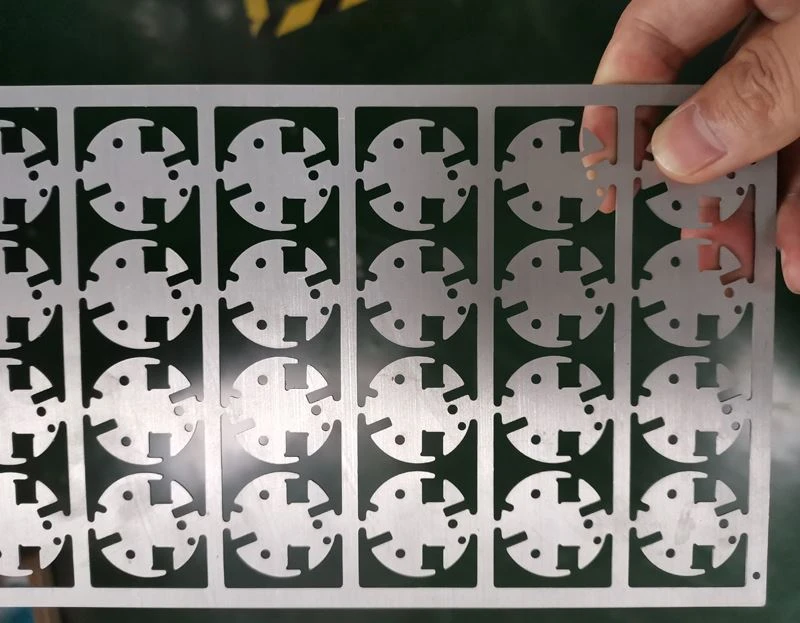

Öncelikle PCB kartı, devre kartı, bakır ve alüminyum alt tabaka kartının hassas lazer kesim sistemi ile nasıl kesileceğini görelim.
Özellikler ve performans
★ Mermer taban.
★ Tamamen kapalı portal çift tahrik yapısı.
★ Çevre koruma havalandırma sistemi.
★ Yüksek düzeyde lazer yansıtıcı fiber lazer jeneratörü
Küçük formatlı bakır ve alüminyum yüzey kesimi
★ 6 mm'den daha düşük, uzun vadeli toplu kararlı kesme kalınlığı, 6 mm bakır ve alüminyum yüzeylerde kesme kalınlığını sınırlayın;
★ Formatın boyutu isteğe bağlıdır ve uzunluk, kullanıcının işlem gereksinimlerine göre özelleştirilebilir.
★ Çok çeşitli işleme malzemeleri yalnızca bakır, alüminyumu işlemekle kalmaz, aynı zamanda paslanmaz çelik, demir, PCB panoları, çeşitli alaşımları vb. de işleyebilir.
Teknik parametre
| Modeli | DS-60680H |
| Lazer gücü | 1000W/1500W/2000W/QCW750W |
| Lazer dalga boyu | 1070±10nm |
| Kesme aralığı | 600mm * 800mm (diğer aralık özelleştirilebilir) |
| Kesme çizgisi genişliği | 0.05~0.15mm(malzemeye bağlıdır) |
| Kesme kalınlığı | 3 mm/6 mm'den küçük veya ona eşit (alüminyum, bakır) |
| Kesme hızı | 5000-20000mm/dak(malzemeye bağlıdır) |
| Kesme doğruluğu | ±0.02mm |
| Hava basıncını kesme | 1.2-2.8Mpa(Yüksek basınçlı nitrojen önerilir) |
| Nominal güç tüketimi | 10KW/18KW |
| Güç kaynağı | AC220V/60A, 380V/40A |
| Soğutma | Su soğutma |
| Çalışma ortamı | Titreşim kaynağı yok, iyi havalandırma, sıcaklık 10~38 derece |
| Boyut | U1820mm*G1750mm*Y1950mm |
| Ağırlık | 1800KG |

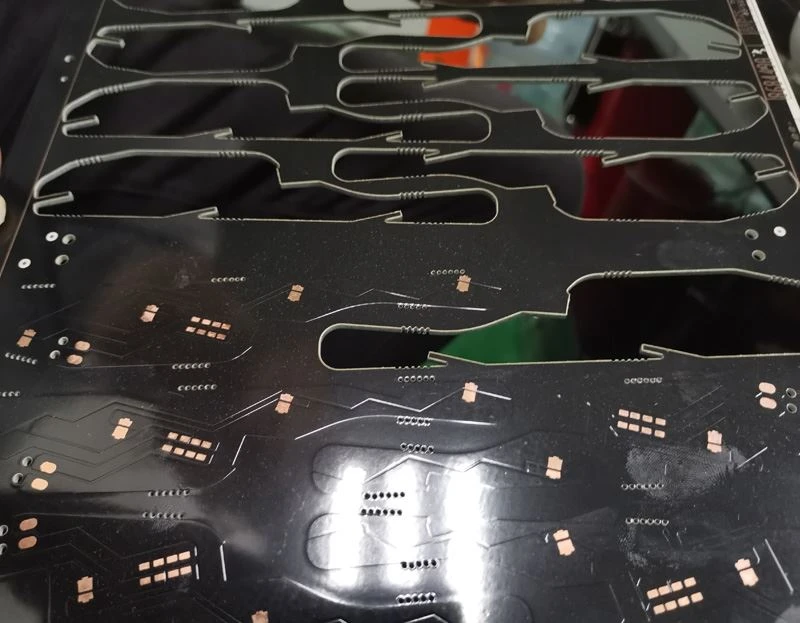

PCB Board Kesme Sisteminin Kısaca Tanıtımı

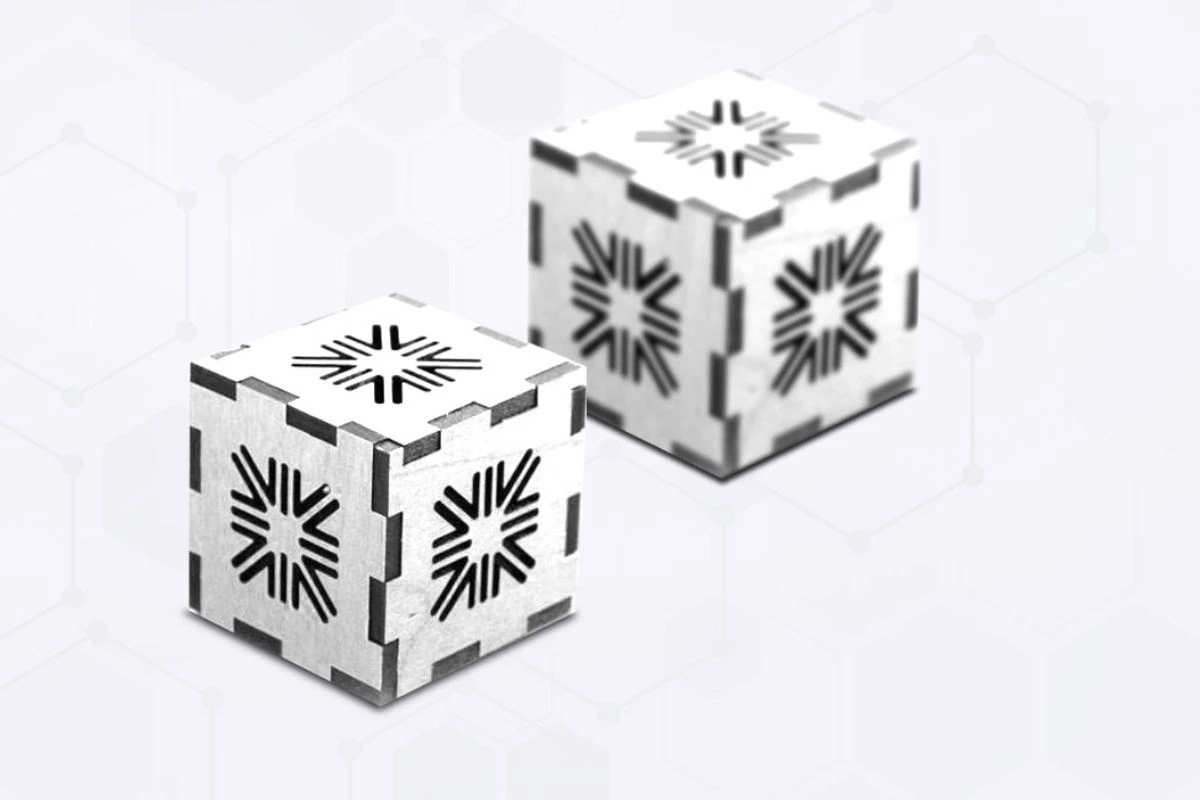

Dar kesme dikişi, küçük plaka deformasyonu
★ Lazer kesimde ısıdan etkilenen bölge küçüktür ve plaka deformasyonu küçüktür
★ Kesme dikişi: {{0}}.05~0.15mm
★ Lazer kesim hızı hızlıdır ve kesimde mekanik stres yoktur.
★ Yüksek işleme doğruluğu, iyi tekrarlanabilirlik, malzemenin yüzeyinde hasar yok ★ Doğruluk: ±0.02mm

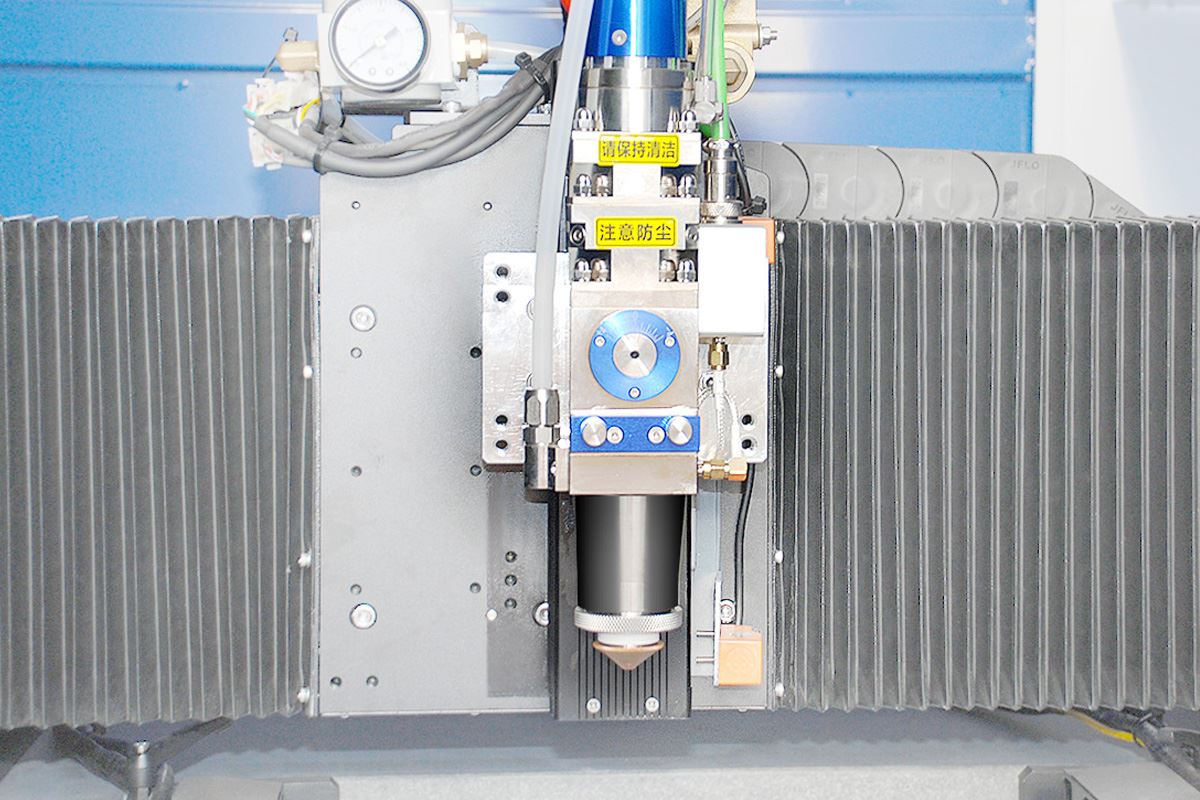

Kesme yolu otomatik olarak optimize edilir
★ DXF,GERBER gibi birden fazla dosya formatıyla uyumludur.
Aktif koruma sistemi
Çarpışma önleyici koruma
★Kesme başlığı ve kesme yüzeyi her zaman güvenli bir mesafede tutulur. Aynı zamanda çarpışma riskini azaltmak için dokunmatik durdurma fonksiyonuna sahiptir.
Akıllı seyahat koruması
★ Hareketli parçaların çalışma aralığını otomatik olarak algılar ve bir anormallik olduğunda sistem hassas geri bildirim vererek derhal durma emri vererek ekipmanın güvenliğini sağlar.
Sistem akıllı alarmı.
★Ekipmanın kendi kendini kontrol etmesi, ana arayüzde anormal alarm gösterimi, gizli tehlikelerin azaltılması ve ekipman anormallik araştırmasının verimliliğinin artırılması.C
Müşteri DOTSLASER'ın fabrikasına geliyor
Nakliye ve paket
